Azure - Load Balance(LB)

1. 순서 :

• 가상 네트워크(vnet) 생성 - LB 생성 - VM 생성 - LB 인바운드NAT 추가
• 그룹은 LB 그룹에 맞추어 통일

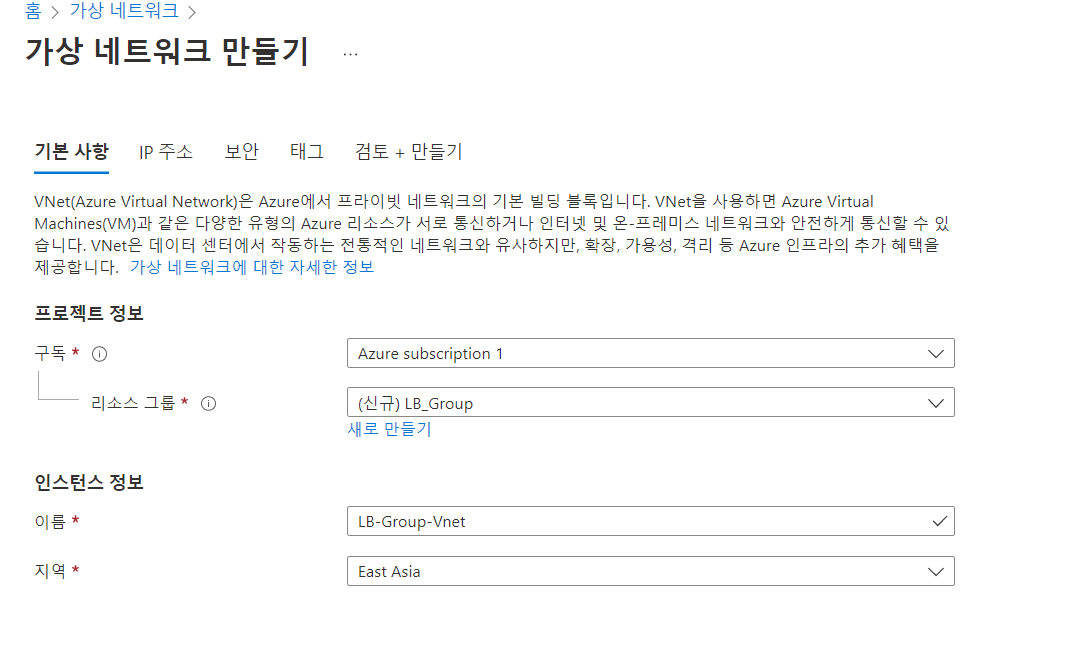

2. 가상 네트워크(vnet) 생성

2. 분산 부하 장치 설정방법(LB : 로드밸런서)

공식 문서 참조: https://docs.microsoft.com/ko-kr/azure/load-balancer/manage

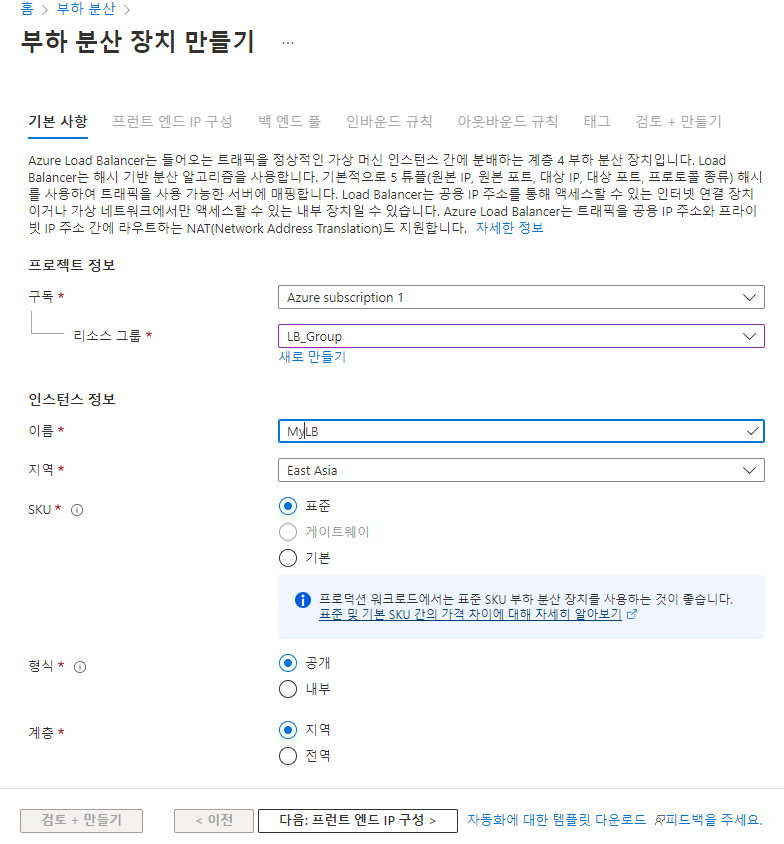

기본 구성

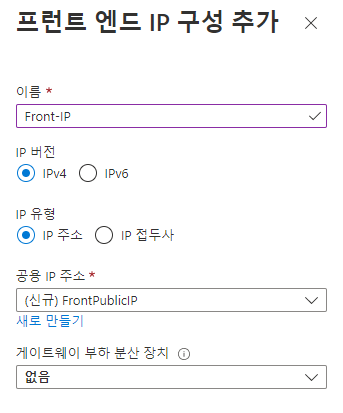

프런트 엔드 IP 구성

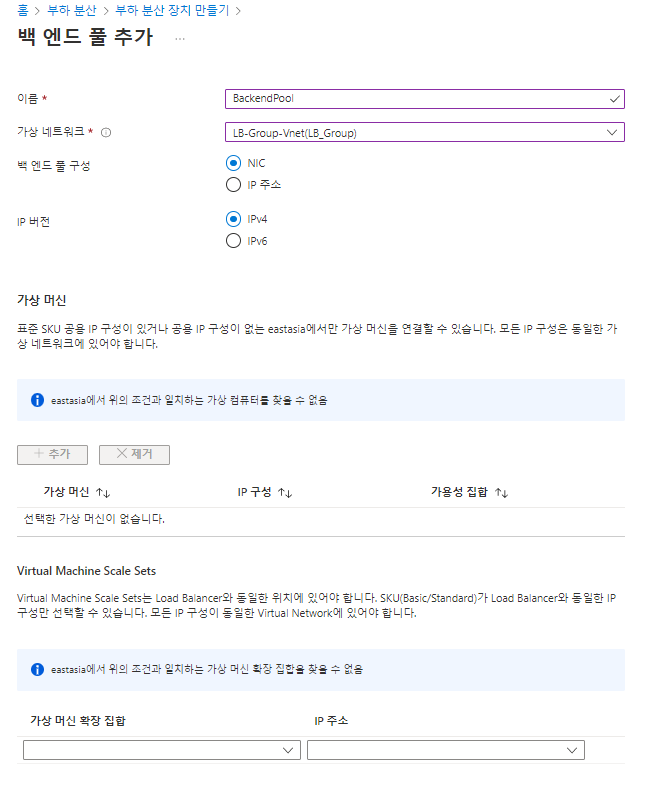

BackendPool

** 분산부하장치 생성 후 가상머신 생성하여 추가

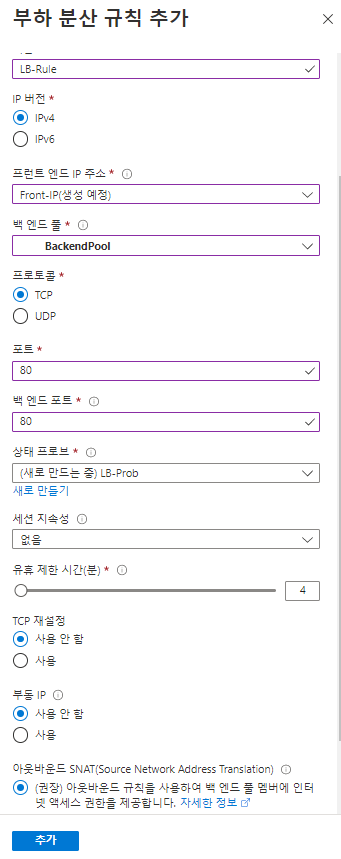

3. LB 생성

NAT 규칙 생성 X

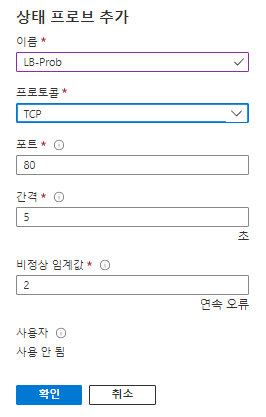

상태 프로브 새로만들기 화면

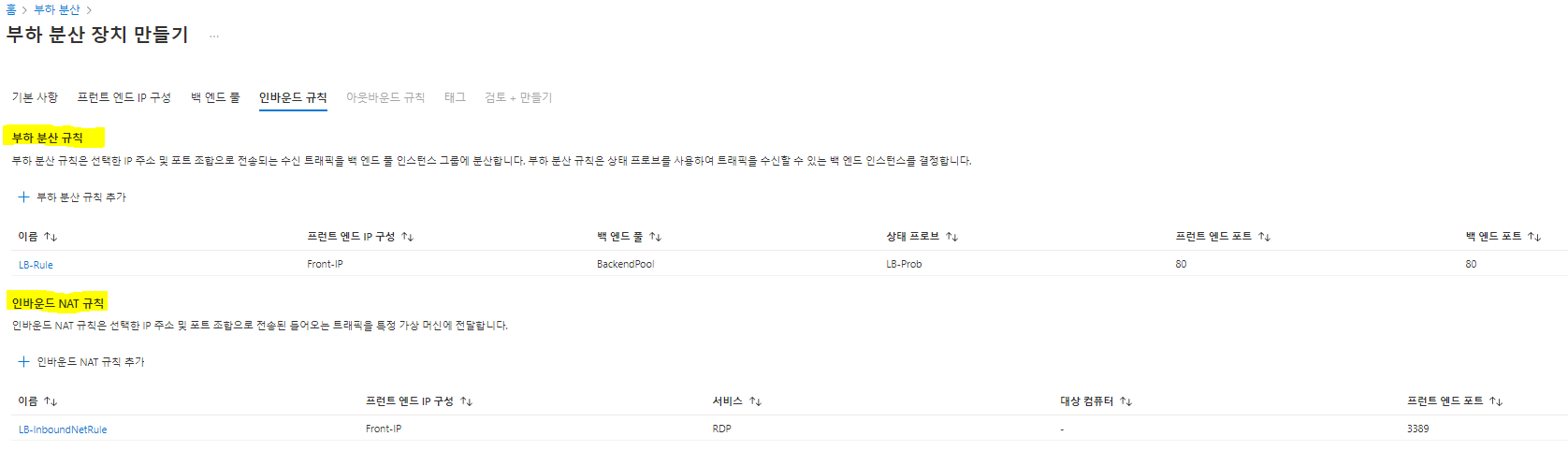

인바운드 Net 규칙은 가상머신 생성 후 프로잭트 상황에 맞추어 생성(ex_22, 5000  포드 등)

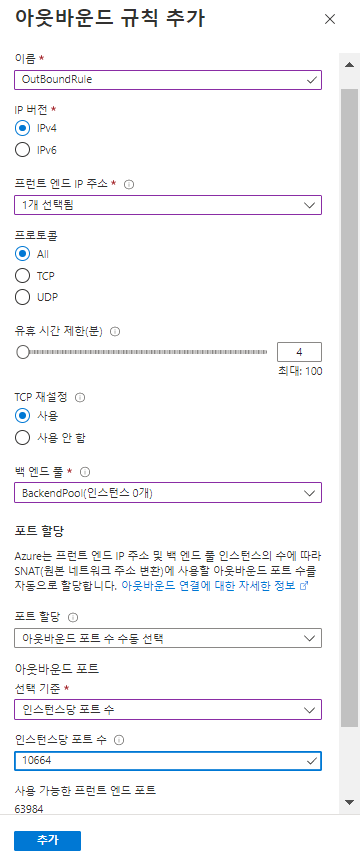

아웃바운드 규칙 추가

아웃바운드 규칙 탭은 퍼블릭 표준 부하 분산 장치에만 유효합니다. 아웃바운드 규칙은 내부 또는 기본 부하 분산 장치에서 지원되지 않습니다. Azure Virtual Network NAT는 백 엔드 풀에 대해 아웃바운드 인터넷 액세스를 제공하기 위해 권장되는 방법입니다. Azure Virtual Network NAT 및 NAT 게이트웨이 리소스에 대한 자세한 내용은 Azure Virtual Network NAT란? 을 참조하세요.



4. VM(가상머신) 생성

• 공용IP 없음 설정

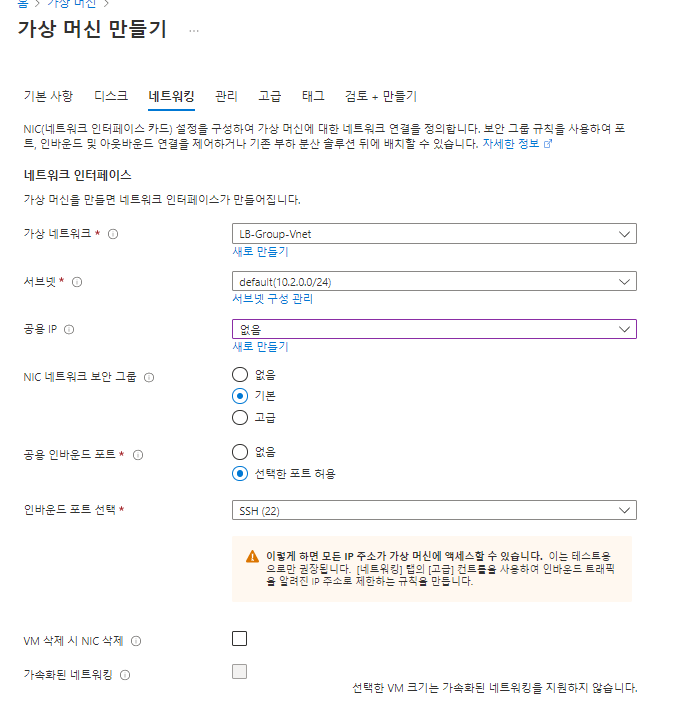

네트워킹 1

네트워킹 2

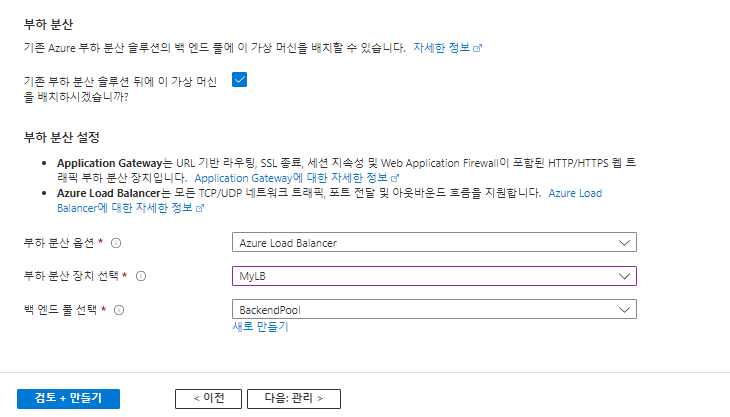

LB와 연결 해줌

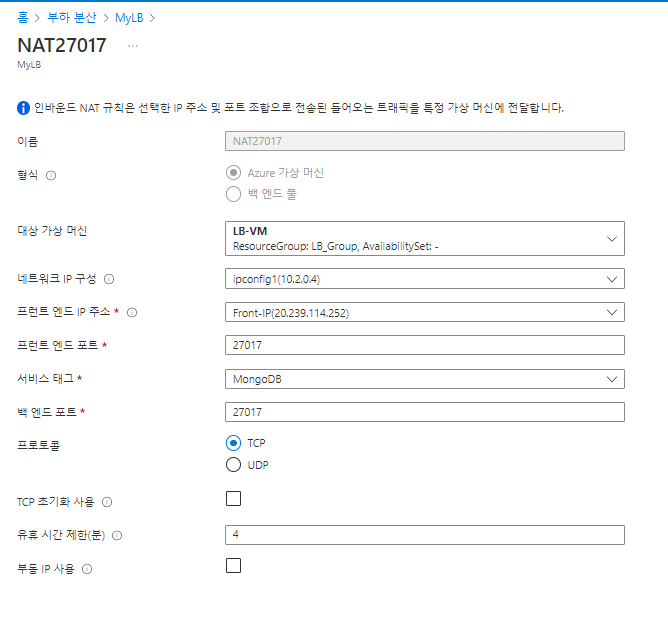

5. LB 인바운드NAT 추가

22, 27017, 5000 포트 추가 함.

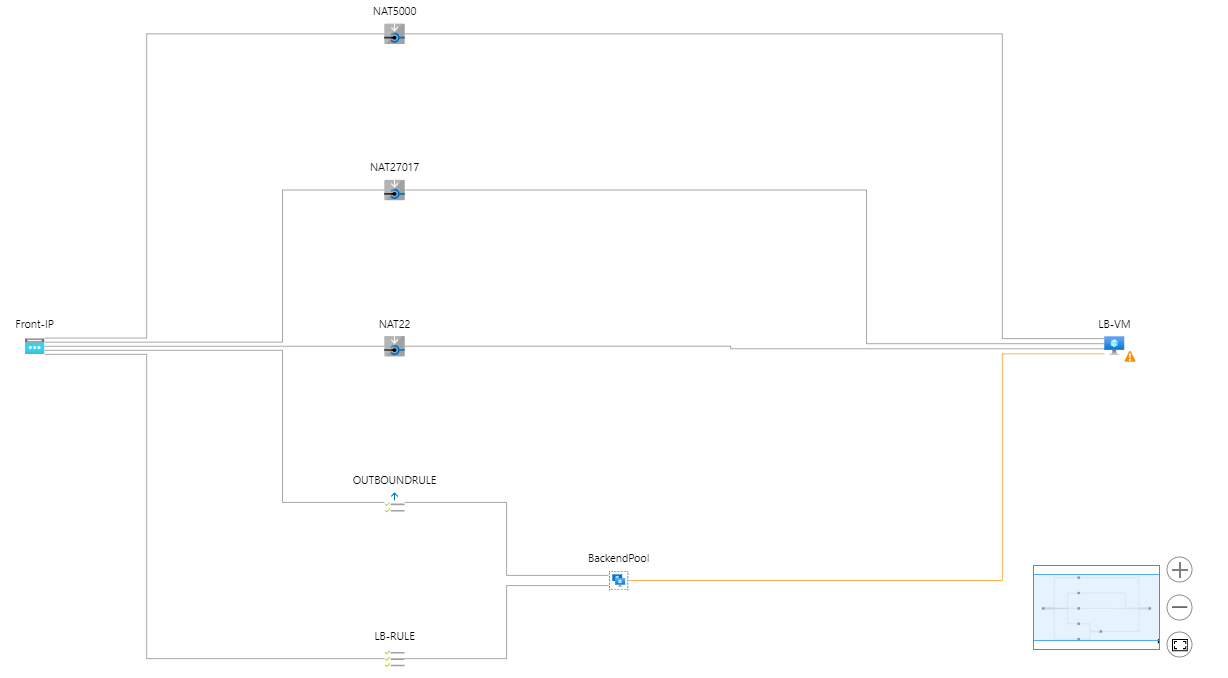

6. LB 인사이트



LB 인사이트
